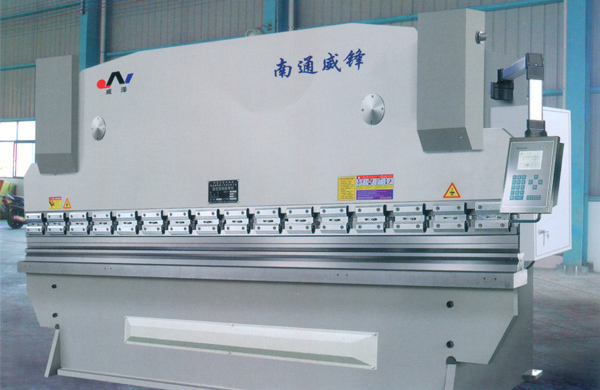

液壓折彎?rùn)C(jī)液壓傳動系統有非常多的優點，所以在各種機械設備上得到了廣泛的應用，但在實際生產中隨著使用次數的不斷增加，也出現了一些典型的故障令人困擾，如液壓折彎?rùn)C(jī)油缸上下降不同步，下面對折彎?rùn)C(jī)上下不同步的原因做下分析并提出相應的解決辦法。
液壓折彎?rùn)C(jī)產生不同步的原因分析
1、從活塞缸本身分析
主要是活塞缸本身具有內泄漏現象,即活塞與油缸之間的間隙偏大導致泄漏,而左右兩缸內泄漏量又不完全相同,從而使兩缸的運動速度不同。
2、從進油管路分析
在液壓折彎?rùn)C(jī)快速下降時,一方面由油泵通過同步閥向油缸供油,另一方面是由機頂油箱1靠自然高度差通過單向閥2向油缸進油,這兩路油共同向油缸上腔供油,使油缸達到快速下降的目的,由于通過同步閥后的閥路中流量近似相等,所以只考慮從油箱通過單向閥2流進油缸3的流量情況。對于兩單向閥進油口壓力,P1可認為是大氣壓力,所以是相等的。在P1相同的情況下,P2越小P越大,流過單向閥的流量Q也就越大。由前述可知兩液壓缸啟動時不會完全同步,所以兩缸上腔的壓力P2也不相同,兩單向閥前后壓差也不會相同,因而從油缸經過單向閥流進兩缸的流量也不相同,因而也導致兩缸運動不同步。
3、從回油管路來分析
也就是液壓折彎?rùn)C(jī)快速下降時回油路上的運動阻尼不相等而使活塞下腔的背壓存在差異,所以兩缸回流的流量不相等,因而也導致了兩缸快速下降的速度不相等,即不同步。
解決辦法
1)對于液壓缸來說,為了使兩缸內泄漏量相等,一方面盡量使左右活塞、氣缸等零部件的選配精度(包括尺寸精度,位置精度如同軸度、圓度等)一致,另一方面要將兩液壓缸的液壓回路設計得盡可能相同。
2)對于進油管路來說,為了要保證流過兩單向閥的流量相等,一方面要設法讓活動機架的重心在兩缸的幾何中心;另一方面要盡量使活塞與活塞桿之間以及活塞桿與端蓋之間的機械阻尼相近,以確保兩活塞缸快速下降時的機械阻尼相近。
3)對于回油管路來說,為了要保證兩缸回流的流量相等,就要使回油管路上的回油阻力相近,即管徑、管長、管彎數、管彎角度大小要基本一致。
4)采用了機械的齒輪齒條傳動來強迫同步。在液壓折彎?rùn)C(jī)連接架上左右裝上齒條,并與裝在機架上的齒輪嚙合,利用齒條作為導向裝置,依靠齒輪與齒條的嚙合進行誤差修正,只要齒條與齒輪的制造精度得到保證,折彎?rùn)C(jī)的兩個工作缸就可達到非常高的同步精度。
